氣霧劑自動灌裝機以旋轉型結構較多，功能較為完善，若對旋轉型氣霧劑自動灌裝機進行功能分解，實現每一部分的功能，再進行機構的組合，有利于總體功能的實現。可以把自動灌裝機的功能分為6個部分：容器輸入與傳送功能、容器定位功能、容器夾緊功能、灌裝功能、封口壓蓋功能、產品輸出與傳送功能。
旋轉型氣霧劑自動灌裝機可以實現在轉動的工作臺上對容器瓶連續灌裝，轉臺有多個工位，可以實現灌裝，封口等工序。為保證在這些工位上能準確地灌裝、封口，充氣，灌裝機需設有定位裝置。根據功能分解圖，設計出灌裝機原理圖，工位1用來輸入空瓶；工位2實現灌裝；工位3完成封口；工位4充氣；工位5最后輸出灌裝好的容器。
空的容器瓶經傳送帶傳送進入表面摩擦較小的固定工作臺，然后依靠慣性進入轉臺工位1凹槽，之后轉臺回轉，帶動容器瓶進入工位2后停止轉動，進行灌裝，之后轉臺轉動，帶動灌裝好的容器瓶進入工位3后停止轉動，進行封口壓蓋，之后轉臺轉動，帶動加工完成的容器進入工位4，進行充氣，然后進入工位5通過傳送帶自動輸出并擺放好加工完成的容器瓶。這種灌裝機結構簡單，采用回轉式結構，可以實現連續灌裝。
采用傳送帶進行容器的連續傳送，容器瓶在傳送帶上等間隔均勻分布，進入工位后依次在每個工位完成既定工序的加工，所有工序完成后，容器由傳送帶輸出到指定位置。此種設計工序聯系緊密，工序間隔合理，排布均勻，可有效解決容器瓶在工作臺堆積的問題。采用電動機驅動，通過機構的選用，可以實現運動的傳遞、轉換，來實現自動化。

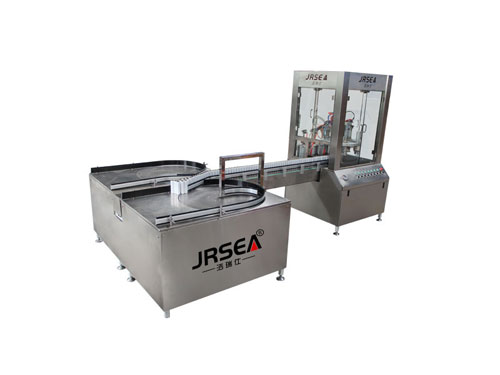

武漢潔瑞仕機電股份有限公司一直專注氣霧劑自動灌裝機的研發生產銷售，我司的全自動系列采用的就是旋轉型結構設備原理，設備涵蓋了理瓶、灌液、上閥、扶閥、封口、充氣、稱重、扣噴嘴、扣外蓋等一系列工序，具有設計緊湊，占地小，產量高，用工省的流水線生產特點。價格合理，是自動化灌裝取代半自動設備的產品。除生產線輸送帶采用防爆變速電機外，其余采用壓縮空氣驅動，安全性高。目前，該設備廣泛應用于工業、日化、化妝品、醫藥、食品、電子等領域。如，自噴漆、發泡膠、防曬噴霧、空氣清新劑、表板蠟、光觸媒、鼻腔噴霧等等。了解更多項目詳情可來電咨詢我們，為您提供完善的灌裝解決方案。
